HYDB-02型變電二次安裝工實訓考核裝置

1、變電二次安裝工實訓考核裝置適用范圍

能滿足變電二次安裝工各級的實訓考核項目；整套裝置所有器件、電路均可由學生（員）自主安裝、接線調試，能全面考核學生（員）的實際動手能力，適合教學和培訓使用。既可作為電力行業變電二次安裝工初級至高級技師的培訓考核裝置，同時也可用于其它行業對電氣二次設備和二次回路的培訓考核。

2、變電二次安裝工實訓考核裝置整體要求

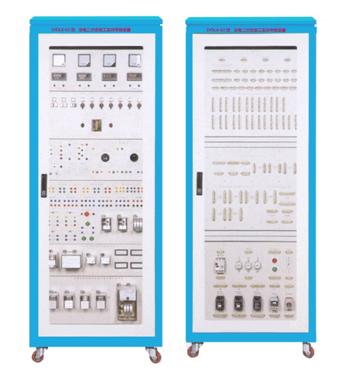

采用機柜式結構, 規格尺寸2000×800×600mm， 機柜下方提供三相可調交流電壓、三相可調交流電流、直流操作電源等。機柜上方提供所需的儀表，如直流電壓、電流表，交流電壓、電流表。機柜中間部分為國際慣用的萬能網孔板式設計，器件的安裝位置可自由安放，追大限度地發揮學生的動手能力，學員可根據實訓項目的組合成相應的實訓電路，完成實訓項目的接線工藝的實訓。機柜后面的兩側分別裝有接線端子排（包括有電流端子和電壓端子）。此外柜內還設有供照明用的18W日光燈。元器件包括適量的800Ω可調電阻、電流繼電器、電壓繼電器、指示燈、中間繼電器、時間繼電器、信號繼電器、沖擊繼電器、閃光繼電器、重合閘繼電器、跳躍閉鎖繼電器、萬能控制開關、光字牌、按鈕開關等。

3、變電二次安裝工實訓考核裝置實訓項目

裝置根據《中華人民共和國職業技能鑒定規范?電力行業（送變電安裝專業）》，參照變電二次安裝施工及驗收規范和相關標準，參考電力行業職業技能鑒定指導中心所編寫的變電二次安裝工培訓大綱、題庫要求而制作，能開出的實訓項目至少包括如下：

變電二次安裝工常用材料及器具實訓部分

1.二次專業常用絕緣材料的認知

2.二次專業常用工器具的認知

3.萬用表、兆歐表的認知

變電二次安裝二次電氣設備實訓部分

1.電壓互感器的安裝與多種二次接線方式認知

2.電流互感器的安裝與多種二次接線方式認知

3.典型控制開關的安裝與認知

4.變電站盤用儀表的安裝與認知

5.變電站保護型電流、電壓繼電器的安裝與認知

6.變電站保護型中間、時間繼電器的安裝與認知

7.變電站保護型信號繼電器的安裝與認知

變電二次隔離開關閉鎖電路實訓部分

1.隔離開關位置指示電路接線實訓

2.單母線系統的隔離開關閉鎖接線實訓

3.單母線分段帶旁母的隔離開關閉鎖接線實訓

4.雙母線系統的隔離開關閉鎖接線實訓

5.帶接地刀閘的母線斷路器隔離開關操作閉鎖回路接線實訓

6.帶接地刀閘的輸電線路隔離開關操作閉鎖回路接線實訓

變電二次斷路器控制及繼電保護中央信號回路實訓部分

1.具有燈光監視的變電站斷路器控制回路實訓

2.具有音響監視的變電站斷路器控制回路實訓

3.斷路器“防跳躍”閉鎖控制回路實訓

4.有信號繼電器的信號起動回路實訓

5.變電站二次信號回路（不重復動作信號回路）接線實訓

6.變電站二次信號回路（重復動作信號回路）接線實訓

7.小容量變電站中央信號回路接線實訓

8.變電站直流閃光母線裝置實訓

9.電動機的Y-△啟動控制電路接線實訓

10.變電站線路無時限電流速斷保護接線實訓

11.變電站線路帶時限電流速斷保護接線實訓

變電二次自動裝置回路實訓部分

1.變電站線路自動重合閘保護實訓

2.變電站線路自動重合閘前加速保護實訓
