一、設備組成：

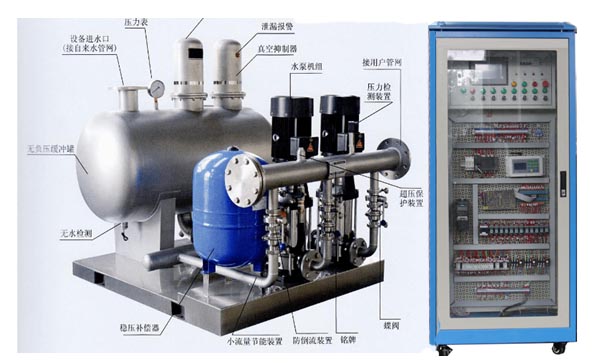

無負壓供水實訓裝置由鋼結構底座、無負壓罐、控制單元、顯示單元、泵閥等組成。
二、系統功能：
1、設備投入使用，自來水管網的水進入穩流罐。罐內空氣從真空消除器排出，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水；當自來水管網壓力不能滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據用水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時則啟動另一臺水泵變亥運簧：水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水；用水高峰時，若自來水管網水量小于水泵流量時，穩流罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入穩流罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態，當自來水管網停水，造成穩流罐液位不斷下降，液位探測器將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。夜間小流量供水且自來水管網壓力不能滿足要求時，氣壓罐可以貯存并釋放能量，避免了水泵頻繁啟動。

三、技術參數
1、設備供水水壓范圍0.-0.6MPA、進水管徑DN32閥門，流量約0-45M3/H，
2、控制方式：采用手動/自動控制、采用恒壓調節自動控制。
3、采用超大無負壓不銹罐體，壓力表，真空抑制器、無水檢測傳感器、水泵機組、壓力檢測裝置、超壓保護裝置，
4、控制采用噴塑板金控制柜，具有漏電保護，面板具有水泵動行指示，觸摸屏控制、壓力設定、操作選擇開關等。
5、水泵采用高壓大口徑供水立式水泵楊程>25M，功率>1.5KW，供電三相AC380V，多極變頻離心泵。
6、整體采用鋼結構底腳托底，安裝穩定牢固。
7、水模型外型尺寸：約2000*1000*1800
8、控制柜尺寸：約600*600*1800
9、設備功率：〈4.5KW
10、環境溫度0-40℃
11、電源輸入：380V
